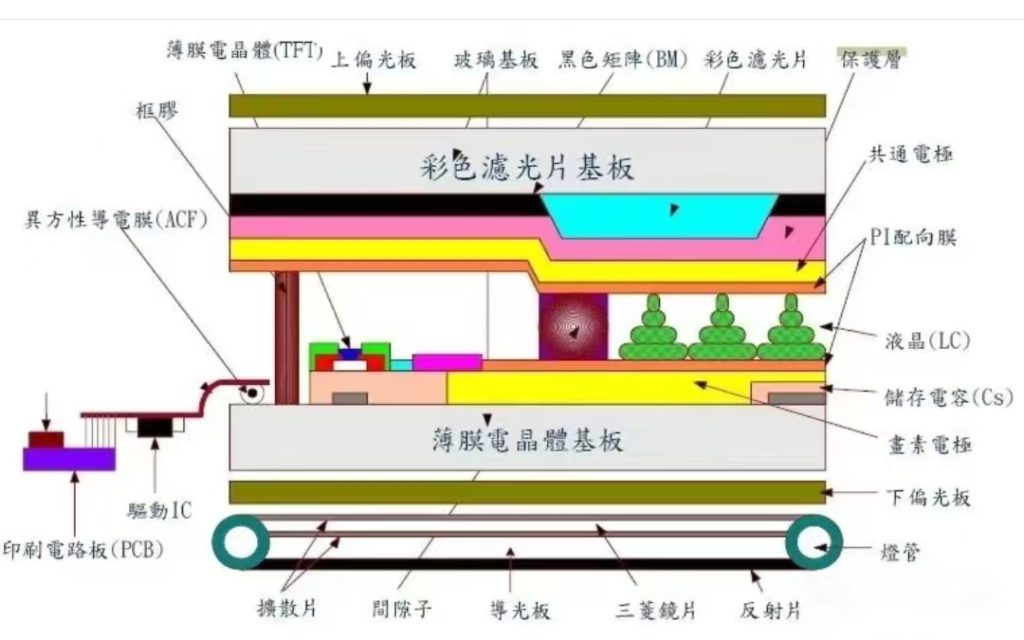

诚挚液晶屏厂家介绍TFT-LCD面板结构

1、背光源(或背光模组)
背光层其实便是背光光源与导光板的结构，其实就是能发白光的灯管or发光二极管，背光光源现在大多是LED光源。由于液晶分子自身是无法发光的，因此若想出现画面，液晶显示屏需要专门的发光源来提供光线，然后经过液晶分子的偏转来产生不同的颜色。而背光源起到的就是提供光能的作用。灯管发光后藉由导光板将光线分布到各处，通过背面的反射板将所有的光线的方向集中朝向液晶分子。最后光线通过扩散板(或导光板)将光线均匀的散发出去，避免出现中央亮度过高、四周亮度过低的情况。
2、扩散片
在背光源结构中主要起到修正扩散角度的作用,会使光辐射面积增大,但是降低了单位面积的光强度即减低辉度.发光光源经扩散材料扩散之後,能变成面积更大,均匀度较好;
3、增光片
也叫棱镜膜，通常有上下两层，主要就是起到增亮的作用，棱镜膜放置在背光源的扩散片和液晶面板之间，它可以将从扩散片射出的均匀地向各个角度发散的光汇聚到轴向角度上，也就是正视角度上，在不增加出射总光通量的情况下提高轴向亮度;如果扩散片或棱镜膜局部受损，导出的光线都会有问题，从而在屏上反应出来白点等问题;
4、上下层两个偏光片
偏光片的作用是让光线从单方向通过，偏光层是由PVA薄膜经染色拉伸后制成，这是偏光片的主要部分，也称偏光原膜。它决定了偏光片的偏光性能、透过率，同时也影响偏光片色调和光学耐久性。
5、上层和下层两块玻璃基板
玻璃基板不仅仅是两块玻璃那么简单，其内侧具有沟槽结构，并附着配向膜，可以让液晶分子沿着沟槽整齐的排列。在上、下两层玻璃两侧会贴有TFT薄膜晶体管和彩色滤光片。两层玻璃中间夹着的就是液晶层;
6、薄膜晶体管(就是我们经常所说的TFT)
我们经常说TFT-LCD，其实际上指的就是这个薄膜晶体管，它的作用类似于开关，TFT能够控制IC控制电路上的信号电压，并将其输送到液晶分子中，决定液晶分子偏转的角度大小，因此其是非常重要的一个部件。
7、液晶分子层
液晶分子层是改变光线偏光状态最重要的元素，通过电力和弹性力共同决定其排列和偏光状态。
